测量检测光幕是由安全光幕衍生出来的一种高精度、技术要求更高的光幕。由单套或者多套传感器进行测量，传输出信号。测量光幕主要用于检测，测量产品是否符合规定要求。测量光幕传感器由单套或者多套传感器的光线阵列，形成一个“光幕”，以一种扫描的方式，传输出信号，配合控制器及其软件，实现检测和测量物体外形尺寸的功能。
      测量检测光幕被广泛应用于各行业的非接触式测量及检测、自动控制、智能仓储、物流、工业机床安全领域，检测光幕系列产品包括训考厂、停车场、车辆超限检查（长宽高）、闸机、通道客流量检测、客车上下客人数检测等等；测量光幕系列产品在工业领域、消费领域等均应用于在线检测、精度纠偏、孔洞检测、边沿检测、中心定位、张力控制、零部件计数、在线检测、产品尺寸检测测量等等；

【PTM测量光幕】工作原理：

PTM测量光幕由发射器和接收器通组成，通电后，发射器发出的红外光直射到接收器形成光幕系统，测量光幕使用同步扫描来识别被挡光线，首先一个发射器通道发出光脉冲而对应的接收器同时来寻找该对应的脉冲，当找到后即完成一个通到的扫描，接着转向下一个通道直到所有的通道扫描完成即为一个扫描周期，而这个周期中记录着哪束通光，哪束光被遮挡，根据系统输出一个信号，配合控制器及其软件，实现监控定位和测量物体外形有尺寸的功能 。

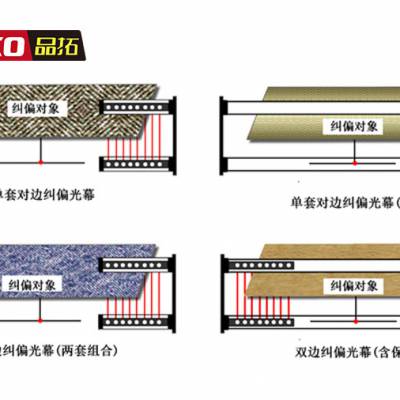

                                   测量光栅与纠偏，就选品拓，品质好，价格低，服务好。

【PTM测量光幕】组成

主要是由发射器和接收器组成，通过两条电缆线连接发射器和接收器。

发射器：由若干发光组件组成，发射红外光线。

接收器：由若干接收组件组成，接收发射器发射的红外光线，与发射器的发射器件一一对应形成测量光幕，产生输出信号。

【PTM测量光幕】参数

被检测物体的尺寸为1.25mm ;

光轴间距：1.25mm,2.5mm,5mm,10mm,20mm,40mm,60mm,80mm(可定制) ;

测量高度：80mm-3500mm ;

对射距离：0-30000mm ; 3500mm-10000mm ;

工作电源：12/24VDC

功耗：<15W ;

适用温度：-20℃~75℃        环境湿度：RH≤95% ;

响应时间：<20ms ;

绝缘电阴：>100MΩ ;

介电强度：AC1500V/60s ;

抗光干扰：1000Lux (入射角≥5°)

【测量光幕】信号输出方式

※开关量输出：NPN输出、PNP输出、双路NPN输出、双路PNP输出；phfttc95188

Ⅰ通过内置（或外置）调整开关或遥控器，可以设定遮挡不同数目的光束时，光幕才有信号输出；

Ⅱ应用于孔洞检测时，光幕任意一束及以上光束通光时光幕才有信号输出；

Ⅲ应用于八位二进制输出，遮挡不同数目的光束时，光幕按照八位二进制方式输出；

Ⅳ应用于八位二进制输出，遮挡不同位置的光束时，光幕按照八位二进制方式进行遮挡位置输出；

※模拟量信号输出：4～20mA 或 1～5VDC，0-10VDC可接上位机或其它数据采集系统；

※通讯功能：具备 RS232 或 RS485通讯功能，采用标准 MODBUS协议与上位机进行通讯；

Ⅰ主动发送方式：可输出点，点或者全点输出；

Ⅱ问答式发送：地址码发送；可输出点，点或者全点输出；

Ⅲ可根据客户协议来订制通讯协议；

【PTM测量光幕】的特点：

◆通过CE认证，安全防护4级

◆规格型号齐全，安装方便，接线简单，操作方便

◆响应速度快，单点响应时间快0.1毫秒。

◆高精度检测，可检测1.25mm的物体。

◆抗电磁、光干扰能力强，可在严苛环境中可靠运行

◆抗振性强，防水、防尘性能优越

◆具有工作状态、接线、故障指示及辅助对光功能

◆具有安全监控的双路PNP输出/双路NPN输出

◆可选择2、3级级联光幕提供多面测量

◆具备EDM、辅助输出功能

◆外部测试、手动复位功能(可选)

◆固定、浮动屏蔽功能(可选)

◆可使用手持设备或上位机软件进行配置(可选)

【测量光幕】应用案例

尺寸测量：使用三套光幕分别测量物体的高度、长度和高度，并且将数据发送到后台程序来计算物体的体积，主要应用在快递、物流分拣行业。

轮胎分类检测：通过采用两套光幕来测量轮胎的内外直径传送到后台，根据规格标准来判断轮胎输送到相对应的输送带上。

孔洞检测：检测高速运行带材上冲孔的大小，孔洞的数量，孔洞缺少，判断孔洞是否合格。追踪孔洞的位置。

喷涂控制：通过红外光的扫描得到目标物体的轮廓信息，传送给自动喷涂设备来控制需要喷涂的位置。

【品拓PTM高精度测量光幕】品质保障

*PTM系列测量光幕通过CMA、CNAS认证。公司严格按照***质量管理体系执行，产品通过CE认证和欧盟四级安全谁。

*专业的工程师团队，跟据您的实际情况，提供专业的解决方案

*厂家直销，超高性价比，无中间商赚差价更有保障。

*质保2年，免费维护，承担产品质保期内由质量引起的返修、排除故障和维护义务。

*承担产品质保期内由质量引起的返修、排除故障和维护义务。对质量***期中的设备，未达到要求的使用期限，因质量原因造成损坏或失效，在规定时间内无偿负责修理与更换，更换后的设备质保期（按合同要求执行）顺延。
