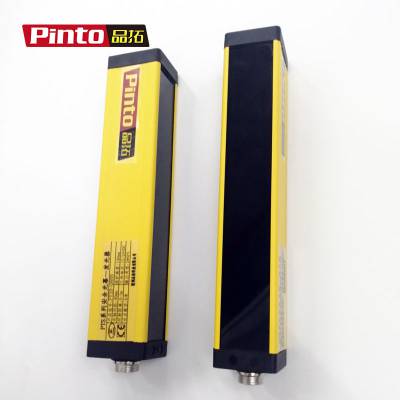

品拓 红外线安全光幕选型标准 安全光栅工作原理及接线

安全光栅品牌厂家就选品拓,PTS安全光栅内部主要原器件采用***,采用SMT贴片设计,防震性能优越更稳定,采用双回路输出信号,自检完善,响应时间短,一台控制器可控制多套传感器,形成多面保护;采用线同步技术,抗干扰能力大大提升,具有接线方便,安装简单的特点。

价    格

订货量

  • 668.00 价格为商家提供的参考价,请通过"获取最低报价"
    获得您最满意的心理价位~

    ≥1

陈先生
邮箱已验证
手机已验证
微信已验证
𐂋𐂌𐂍 𐂍𐂌𐂍𐂍 𐂎𐂏𐂐𐂑 𐂎𐂑𐂒𐂒𐂓𐂔𐂌𐂔𐂕𐂏𐂏𐂌𐂐 查看联系方式
微信在线
  • 发货地:广东 深圳
  • 发货期限:3天内发货
  • 供货总量: 888888套
深圳品拓科技有限公司 入驻平台 第7
  • 资质核验已核验企业营业执照
  • 陈先生
    邮箱已验证
    手机已验证
    微信已验证
  • 𐂋𐂌𐂍 𐂍𐂌𐂍𐂍 𐂎𐂏𐂐𐂑
  • 微信交谈
    扫一扫 微信联系
  • 广东 深圳
  • 工业自动化产品,工业安全产品,自动化控制系统,检测设备

联系方式

  • 联系人:
    陈先生
  • 职   位:
    经理
  • 电   话:
    𐂎𐂑𐂒𐂒𐂓𐂔𐂌𐂔𐂕𐂏𐂏𐂌𐂐
  • 手   机:
    𐂋𐂌𐂍𐂍𐂌𐂍𐂍𐂎𐂏𐂐𐂑
  • 地   址:
    广东 深圳 龙岗区 宝龙街道同德社区吓坑大地工业区4号A栋3楼
产品特性:红外线是否进口:否产地:深圳
加工定制:是品牌:品拓型号:PTS20-08
类型:红外探测器3C证书编号:BSTDG181011093902EC工作电源:9/12/24V
报警模式:PLC/报警器测量范围:0-10000mm探测金属大小:1.25-80mm
重量:300g外形尺寸:36*40mm适用范围:冲床厂,锻压机床厂、汽车制造厂、五金冲压加工厂、折弯机厂、电脑配件厂、电子厂、塑胶机械厂、切纸机、自

安全光幕也叫安全保护器和光电安全装置。

       安全光幕通过发射红外线,产生保护光幕,当光幕被遮挡时,装置发出遮光信号,控制具有潜在危险的机械设备停止工作,避免发生安全事故。安装安全光幕,可以有效地避免安全事故的发生,避免操作工人及第三方的危险,减少事故综合成本,有利于公司自身、操作工人及社会。


安全光幕高度的选择

        安全光幕高度位置是指安全光栅的光幕相对于机床上下模口的位置。在***安全距离的前提下,安全光栅的下一束光不得高于模口下边缘,上一束光不得低于模口上边缘。

       安全光栅光幕的保护高度是指光幕的上一束光轴与下一束光轴之间的距离,即光幕的有效高度。保护高度等于机床滑块行程加上调节量。保护高度的大小关系到安全光栅光束的多少,如果安全光栅光束数量选择过少,光幕高度将不能完全覆盖危险区域,仍存在造成事故的可能;如果过大则会造成资金的浪费和使用上的不便。所以说根据保护高度选择


十步快速全面了解品拓安全光幕选型标准

步:根据您的设备对人造成的危险程度选择安全光幕的安全等级。

***步:根据您的客户需求是选择国外还是国内(或者是选择或者二级,为进口光幕价格高出国产光幕一大截。目前品拓的安全光幕,采用进口元器件,质量完全可以媲美进口光幕,价格实惠,主要的是交期快,售后有保障。)

第三步:确定安全距离的大小(安全光幕形成的保护墙到危险源的垂直距离)

第四步:选择光轴间距。保护手指,一般选择10mm间距;保护手掌一般选择选择20mm;保护脚或者是身体,一般选择40mm间距的。当然安全距离很大的时候,上述原则不适用。以人体到达危险源前,设备能停止为原则。

第五步:根据您的保护高度,选择合适数量的光轴(大于4的偶数)再选择信号输出(有多种信号输出,PNP*2,NPN*2,继电器等)

第六步:选择对射距离(光幕截面尺寸小的,对射距离一般较近,小于3米;光幕截面尺寸大的,对射距离一般较远,大于3米。

第七步:选择放射器与之间的同步方式(光同步:发射器与之间没有任何连接,线同步:放射器与接受器之间有根线连接。)

第八步:选择安全光幕的结构类型,是选择大一点的,还是选择薄一点的,是否需要无盲区安全光栅。

第九步:选择安装方式(多种安装方式,L型侧面安装,L型上下安装,钢管支架方式,端盖自带安装孔等)

第十步:根据您的设备使用环境,考虑是否需要安全光栅抗电磁干扰,抗弧光及激光干扰,以及日光干扰,以及防水防尘等。


      有些工程师在选择NPN或PNP信号输出时,会纠结到底选择是用常开信号还是用常闭信号输出呢?

1、常开:顾名思义,也就是指控制器连接安全光栅的线路时常处于断开的状态,当检测区域有物体遮挡住光线之后,光栅就会输出信号,电路进行接通,设备就能进行报警或停止。

2、常闭:是指控制器连接安全光栅的线路时常处于连接的状态,当检测区域有物体遮挡住光线之后,光栅就会输出信号,电路自行断开,设备就能进行报警或停止。

      一般情况下,保护人用常闭,检测物体用常开。当然也需要跟据实际情况和需求下选择。


红外线安全光幕的工作原理

      由发光器里面安装有多个红外发射管,红外线安全光幕的也会安装对应的相同数量同样排列的红外接收管。

      每一个红外发射管和红外接收管都是安装在同一条直线上的,这样光幕发光器和之间就由一系列的红外线组成,形成光幕。

      当有障碍物通过从而阻断红外线,红外接收管就会收到调制信号,在内部电路输出高电平,反之,内部电路会输出低电平。根据内部电路的状态,就可以判断出光幕中是否有物体存在。
